Tryckreducering och MAVA-vatteninsprutning
Tryckreduktion sänker trycket; finfördelat vatten kyler ångan genom uppvärmning och avdunstning.
Plats i processen: Färskånggren → tryckreduceringsventil → MAVA-vatten via munstycke → blandningssträcka → temperaturmätning → VK3.
Förutsäg och följ sambandet
Förutsäg: Samma vattenmassa finfördelas i mindre droppar. Vad händer med den sammanlagda ytan som möter ångan?
Samma injicerade vattenmassa, ånginlopp och tillgängliga blandningssträcka antas. Dropparna är symboler, inte en beräknad fördelning eller avdunstningslängd. Temperaturen och fullständig avdunstning måste verifieras.

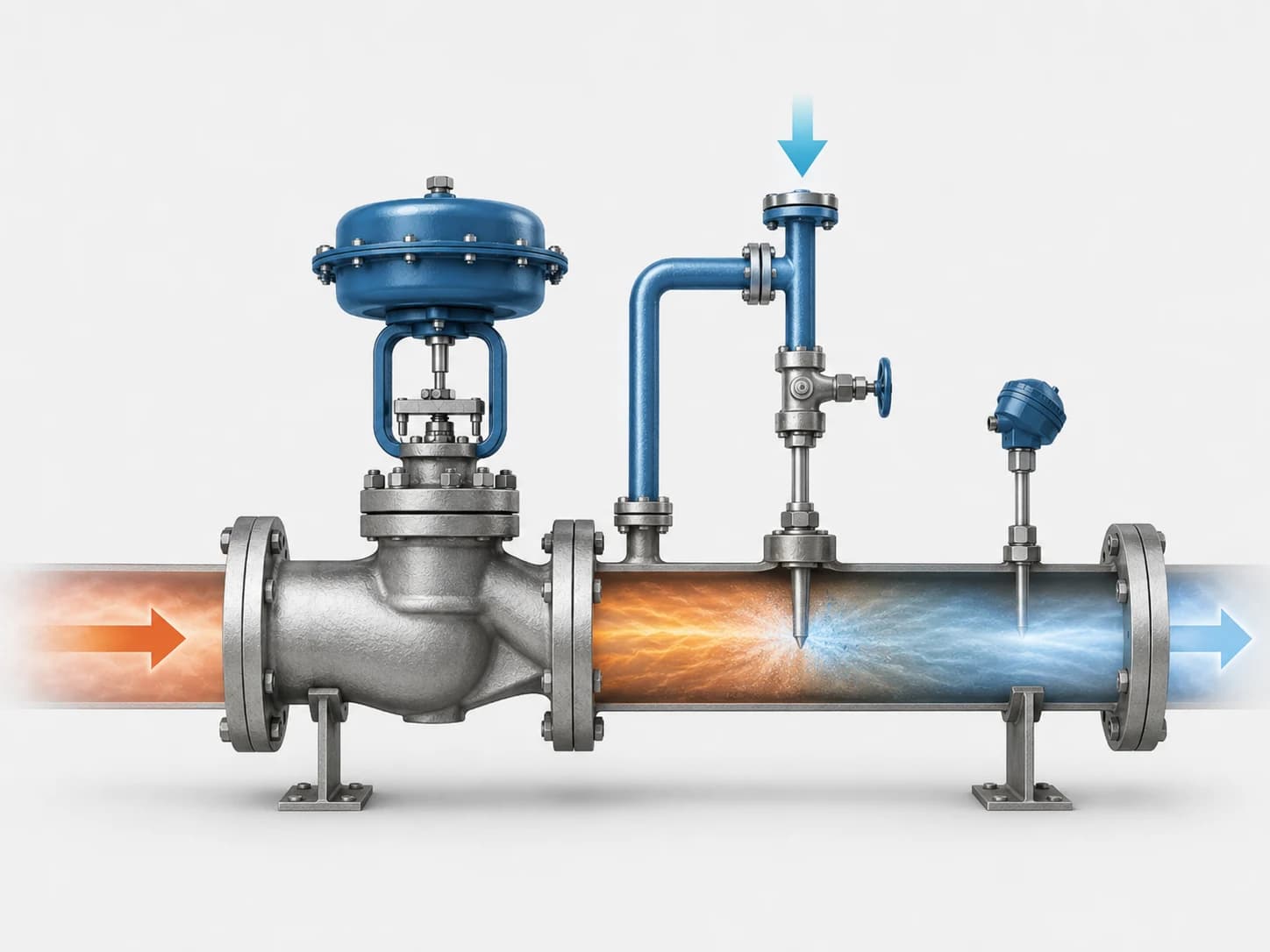

Känn igen ventil, munstycke och givare
Principbild för igenkänning. Färgerna är symboliska; blått i ångröret bevisar inte att ångan blivit vätska. Verklig blandningssträcka och placering bestäms av konstruktionen.
Förklara det du ser
Strypning över en välisolerad ventil är ungefär isentalpisk när rörelse- och lägesenergi försummas. Lägre tryck innebär inte att temperaturen eller ångtillståndet följer en enkel linjär regel. Kontrollera p/T och ångdata.
Mindre droppar ger större sammanlagd yta vid samma vattenmassa. Tillräckligt drivtryck, god kontakt och tid för avdunstning behövs. Nedströms temperatur måste mätas efter lämplig blandningssträcka. Mer vatten är inte en universell lösning; kvarvarande droppar kan ge skador.
Tänk som operatör
Observation: temperaturen efter stationen är hög. Jämför ångans inlopp, tryck, verkligt vattenflöde, munstyckets förutsättningar och mätkedjan. En öppen vattenventil bevisar inte att rätt mängd finfördelas och avdunstar.
Kontrollera förståelsen
Samma vattenmassa delas i mindre droppar i ångströmmen. Varför kan det förbättra kylningen?
Den första kontrollfrågan avslutar lektionen när du tolkar sambandet rätt. Fortsätt gärna med följdfrågan där den finns.
