Pannkonstruktioner – samma uppgift, olika lösningar
Rosterpanna, BFB och CFB har samma huvuduppgift – att frigöra bränslets energi och överföra värme till vatten/ånga – men de håller bränsle och bäddmaterial på olika sätt.
Samma uppgift betyder inte samma process: följ var bränslet ligger, hur luften fördelas och vad som cirkulerar tillbaka.
Plats i processen: På förbränningssidan, före och intill pannans värmeytor: jämför bränslets, luftens och de fasta partiklarnas vägar. Vatten/ångsystemet är en annan krets.
Läs sambandet i processen
Jämför vad som hålls kvar och vad som återförs
Följ först bränsle, luft och fasta partiklar i bilden. Byt konstruktion och förklara vilken väg som skiljer dem åt.

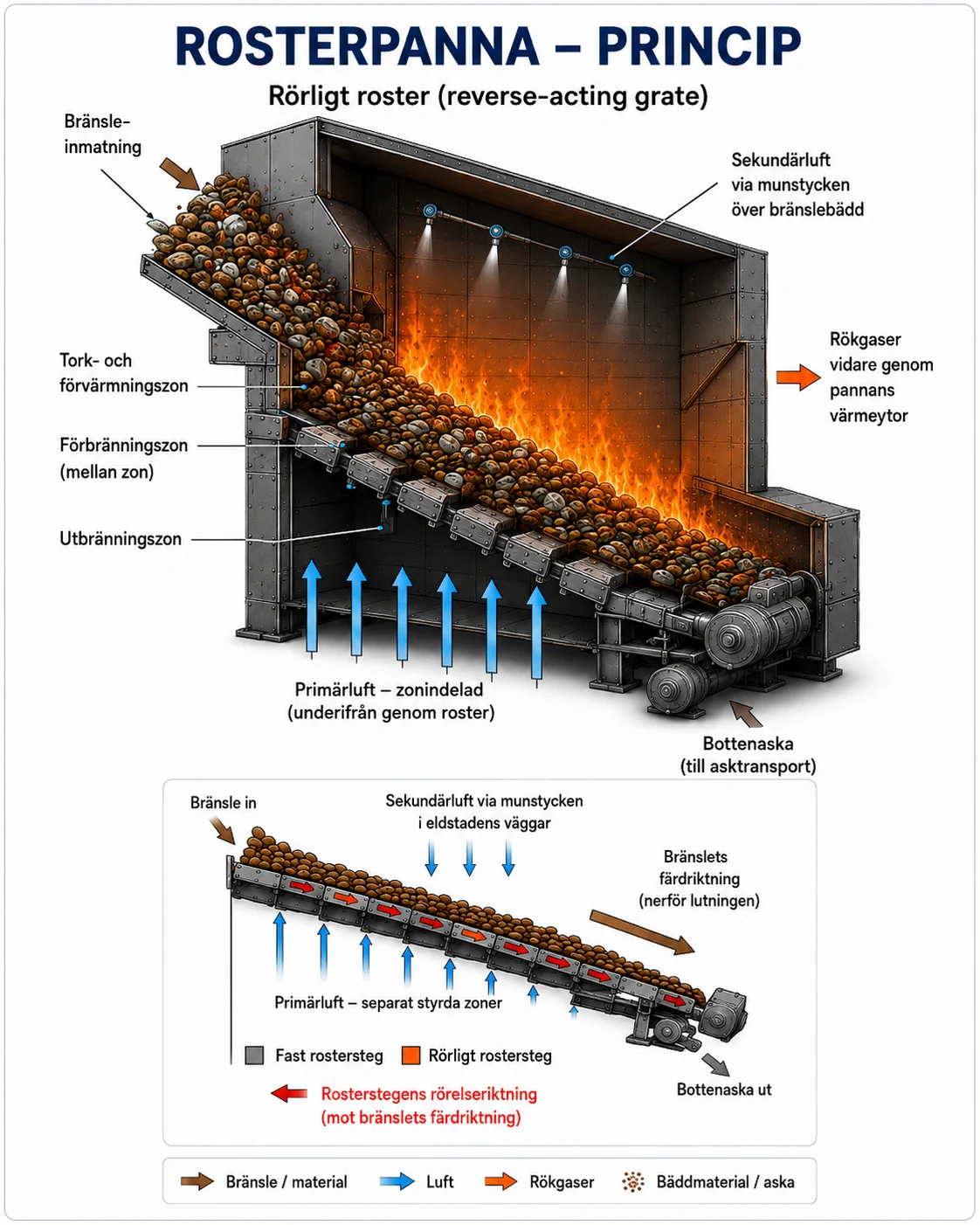

Rosterpanna: Bränslet ligger på ett roster och förs genom förbränningszoner med primär- och sekundärluft.
Operatören följer: Bränslebäddens fördelning, rosterdrift, luftzoner och bottenaska.
Samma uppgift: förbränning överför värme till vatten/ånga. Skillnaden här är bränslets och partiklarnas väg. BFB har främst en nedre bubblande bädd; CFB har betydande cirkulation via avskiljning och retur.
Förklara det du ser
En rosterpanna matar bränslet över ett lutande roster. Torkning, förbränning och utbränning sker successivt mot rosteränden; primärluft kommer underifrån och sekundärluft ovanför bränslebädden. Bottenaska lämnar vid rosteränden. Vid en omvändverkande roster går den övergripande bränslerörelsen i rosterets riktning, även om rörliga gratelement kan arbeta motsatt för att blanda och omfördela bädden. Primärluftzoner kan styras oberoende, men alla rosterpannor har inte samma mekaniska utförande.
BFB betyder Bubbling Fluidized Bed: ofta sand eller annat bäddmaterial fluidiseras av luft underifrån, bränsle kommer in i den heta bubblande bädden och huvuddelen av bäddmaterialet stannar i pannans nedre del. Blandning och termisk tröghet hjälper till att stabilisera förbränningen. BFB är alltså inte samma konstruktion som CFB.
CFB betyder Circulating Fluidized Bed: högre gashastighet drar med sig betydande bäddmaterial upp med rökgasen. En cyklon separerar fasta partiklar och materialet går genom en fluidiserad loop seal/retur tillbaka till den nedre eldstaden. Loop seal är här en returarrangemang-princip, inte en generell mekanisk ventil eller pump.
När du jämför konstruktioner ska du koppla principen till operatörens observation: bränslebädd, torkning och utbränning på roster; fluidiseringsluft, bäddtemperatur, bäddbeteende och Δp i BFB; samt cirkulation, cyklon, bäddinventarie, Δp, temperatur och bränsle/luft-beteende i CFB. Inga exakta börvärden gäller generellt för alla pannor.
Tänk som operatör
Först identifierar du vad som cirkulerar och var förbränningen stabiliseras; sedan tolkar du mätvärdena.
Är du osäker? Fråga innan du agerar.
Du ser en extern cyklon som separerar bäddmaterial och återför det till eldstaden. Vilken pannprincip tittar du sannolikt på?
Svara rätt på kontrollfrågan för att slutföra lektionen. Att öppna bilden eller ändra ett reglage räcker inte.
